Paracaídas
AIRBORNE SYSTEM
SISTEMAS DE PARACAIDISMO DE ALTA INFILTRACION Y ASALTO TÁCTICO
PARACAÍDAS MILITARES

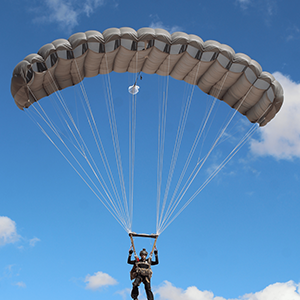

RA-1 INTRUDER
El RA-1 es el primer sistema de paracaídas Ram-Air en ser de Tipo Clasificado por los EE.UU. en más de 20 años. Desarrollado para reemplazar al Sistema de paracaídas Ram-Air MC-4, el RA-1 proporciona ventajas significativas: Mejor rendimiento de planeo, características de manejo de cúpula, y capacidad de cargar peso.
Ficha técnica
Especificaciones
El RA-1 ha sido certificado para su uso a 25.000 pies sobre el nivel medio del mar con un peso total de 450 libras (204 kg), un aumento de 90 libras sobre el MC-4. Tanto el paracaídas principal como el de reserva otorga una proporción de planeo de 4:1, permitiendo a los operadores navegar más lejos bajo el velamen. El diseño de la cúpula RA-1 proporciona una capacidad única de resistencia al stall, la cual reduce significativamente la posibilidad de lesiones del saltador en el aterrizaje.
El arnés fue desarrollado para acomodar una gama antropomórfica más amplia (5% mujeres a 95% varones) a la vez que proporciona una mayor comodidad. El contenedor de arnés RA-1 es capaz de albergar todo el equipo esencial de misión, tal como puntos de amarre para armamento, mochilas, equipos de comunicaciones y el uso de sistemas de oxígeno.
Velamen principal
El paracaídas principal del RA-1 es una construcción híbrida de 9 celdas (tela superior de porosidad cero, tela inferior de nylon 0-3 CFM 1,1 oz) capaz de configurarse en tres métodos de despliegue: Línea Estática de Doble Bolsa (DBSL), manija de tiro en el hombro (Ripcord), y pilotín pasivo en la base del contenedor (BOC).
Los velámenes RA-1 principal y de reserva utilizan estabilizadores presurizados que reducen la fricción durante el vuelo y proporcionan un mayor control del paracaídas durante el aterrizaje. El RA-1 también incorpora un slider deslizante colapsable. Los estabilizadores presurizados y el slider colapsado resultan en un velamen completamente silencioso durante el vuelo.
Velamen de Reserva
La reserva del RA-1 de nueve celdas está construida de nylon 0-3 CFM 1.1 oz, lo que hace a la reserva más fácil de empacar. También tiene la proporción de planeo de 4:1 del velamen principal RA-1.
Tamaños disponibles: 360 – 300 – 270 – 230 – 210

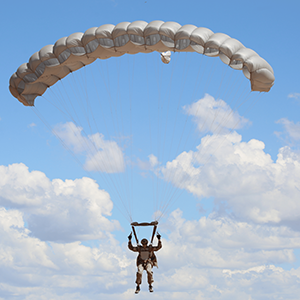

MARAUNDER
El Marauder combina el alto rendimiento de planeo de la serie de paracaídas Hi-5 con el perfil más conservador y el comportamiento dócil de la serie Intruder. El resultado es un nuevo paracaídas militar para operaciones HAHO/HALO que reúne las mejores características de ambas líneas de productos.
Ficha técnica
Especificaciones
Este paracaídas cuenta con un velamen de 9 celdas que posee la misma forma, celdas presurizadas en los extremos y la probada fiabilidad del Intruder, utilizada por el Ejército de EEUU como RA-1. Al utilizar la geometría de la punta del ala y el ajuste del Intruder, el Marauder ofrece la misma presión ligera en las líneas, estabilidad en frenadas bruscas, aperturas en la dirección correcta y el potente frenado que lo caracteriza.
Además, incorpora un perfil aerodinámico de alta sustentación en las celdas centrales, lo que proporciona una mejor relación de planeo que el Intruder tradicional. También posee el sistema de modulación de planeo (Glide Modulation System), una tecnología desarrollada por Airborne Systems y utilizada en la serie de paracaídas Hi-5.
La modulación de planeo es una tecnología novedosa para el control del paracaídas, exclusiva de Airborne Systems. Las líneas de control adicional, instaladas en las bandas delanteras, permiten al paracaidista ajustar suavemente la relación de planeo del Marauder, desde el vuelo completo (4.5:1) hasta un planeo más lento y conservador (1.5:1). La modulación del planeo permite a los paracaidistas aterrizar en áreas pequeñas con una aproximación directa, sin frenadas bruscas ni giros cerrados. Además, permite alcanzar cualquier relación de planeo dentro del rango establecido, lo que facilita la formación y el mantenimiento de la posición de planeo de forma intuitiva, a bajas velocidades de aproximación. Esto mejora la seguridad y reduce el entrenamiento necesario para alcanzar un alto nivel de habilidad.

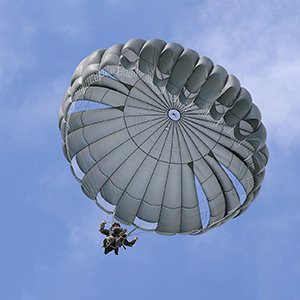

MC-6
El sistema de paracaídas MC-6 es una combinación de tres subsistemas: paracaídas principal SF-10A, el paracaídas de reserva T-11R y el arnés T-11.
Ficha técnica
Especificaciones
Paracaídas Principal (SF-10A)
El velamen SF-10A es un paracaídas policónico de 28 segmentos modificado, con un diámetro nominal de 32 pies, el cual incluye un sistema de accionamiento único que permite que gire rápidamente con mínimo movimiento pendular. La velocidad de avance se puede controlar en vuelo al igual que la velocidad de giro. La baja velocidad de descenso demostrada por este paracaídas permite la infiltración segura en todo tipo de zonas de salto, incluyendo aquellas en altas elevaciones.
Paracaídas de Reserva T-11R
El T-11R es un diseño aerocónico que ofrece una mayor fiabilidad, técnicas de despliegue mejoradas, mayor resistencia estructural y está diseñado para abrirse rápidamente con un colapso post-inflado mínimo, con poca pérdida de altitud. El reserva está diseñada para abrirse en todos los modos de mal funcionamiento, así como con una cúpula principal entera, si la reserva se despliega de manera accidental.
SOLUCIÓN SOLR PARA OPERACIONES HAHO/HALO
Con los avances tecnológicos y el desarrollo de los sistemas de paracaídas Marauder y la gama completa de la familia Intruder, las operaciones actuales con paracaídas para misiones HAHO/HALO requieren mayores desplazamientos y altitudes para alcanzar el objetivo. Airborne Systems ha desarrollado una línea completa de productos de oxígeno, conocida como SOLR (Special Operations Long Range), para satisfacer las demandas de los nuevos paracaídas de planeo a mayor altura.
Capacidades
Sistema de botellones de múltiples tamaños
Máscara de oxígeno con y sin dilución
Pre-respiradores individuales o en equipo
Bomba de carga de oxígeno de hasta 4500 psi / 300 ATM
Estaciones de prueba portátiles
Solución personalizada para todo tipo de operaciones HAHO / HALO
Atención al cliente in situ
PRODUCTOS DISPONIBLES solr

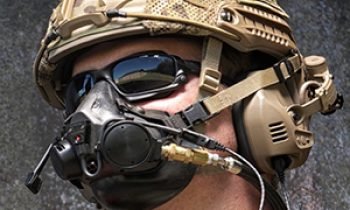

Máscara de Oxígeno SOLR
La Máscara de Oxígeno SOLR se basa en la fiabilidad y características resistentes de su predecesor, la Máscara de Oxígeno PHAOS de Airborne Systems, la actual referencia para Máscaras de Oxígeno de Paracaidista usadas por unidades militares en todo el mundo, ofreciendo el mismo rendimiento y fiabilidad, con el beneficio añadido de nuevas características desarrolladas en base a los aportes recibidos de las experiencias recogidas a lo largo de los años de la comunidad de Caída Libre Militar.
Ficha técnica
Leer más
La Máscara de Oxígeno SOLR está construida en base a la Máscara de Oxígeno para Piloto de Caza GENTEX MBU-20, cuyo perfil bajo proporciona un mayor campo de visión hacia abajo. Ofrece 5 tamaños diferentes y se ajusta a una variedad de personas desde el tercer percentil femenino hasta el 97 percentil masculino. Su cubierta de silicona suave tiene una dureza inferior a la cubierta de silicona gris tradicional, y fue desarrollada específicamente para mejorar la comodidad durante un periodo de uso prolongado.
Posee un nuevo regulador de demanda de oxígeno sin dilución, el cual proporciona oxígeno al 100% durante la inhalación, tanto durante la pre-respiración y durante el salto real y el descenso bajo velamen. Esto asegura que el operador nunca respire una mezcla de gas y mitiga el riesgo de hipoxia, aumentando drásticamente la seguridad de la operación.
La Máscara de Oxígeno SOLR® está equipada con una Válvula Anti-sofocación Automática que se abre automáticamente cuando la Botella de Rescate del saltador está vacía o desconectada de la máscara. Permite al usuario respirar cómodamente durante todo el descenso total, incluso después de que se consume todo el oxígeno. También ofrece protección facial para aterrizajes involuntarios en arbustos y árboles.

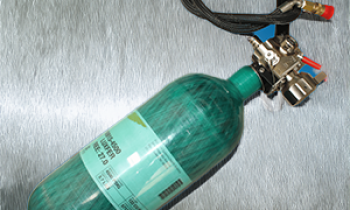

Botellón de Oxígeno SOLR 3000
La botella de oxígeno SOLR 3000 es el más reciente sistema de oxígeno para paracaidistas diseñado por Airborne Systems. La botella de oxígeno de 122 pulgadas cúbicas tiene medidas similares a la botella de oxígeno actual PHAOS de 120 pulgadas cúbicas, pero ofrece más del 60% de capacidad adicional de oxígeno para una mayor duración de vuelo bajo valamen.
Ficha técnica
Leer más
El tamaño del colector se ha reducido y diseñado con el fin de asegurar que no haya fugas de oxígeno medibles, por lo que la botella se puede almacenar llena durante períodos de tiempo prolongados.
El interruptor de palanca de oxígeno giratorio de doble acción elimina el corte no intencional de flujo de oxígeno para mayor seguridad. Los intervalos de mantenimiento de la válvula se han incrementado significativamente (inspección cada 30 meses, servicio cada 60 meses).
La botella de rescate SOLR 3000 es compatible con la máscara legada PHAOS, así como la máscara POM.
Características principales:
- Ligera.
- Presión de llenado 3,000 psig.
- Más de 60% de capacidad adicional de oxígeno que la botella PHAOS 120 pulgadas cúbicas.
- Reductor de presión de latón, oxígeno seguro hasta 4500 psig (probado @ 5395 psig).
- Compatibilidad universal.
- Medidor de oxígeno de bajo perfil, fácilmente visible.
- Fácil visibilidad de medidor de oxígeno
- A prueba de fugas
- Fácil mantenimiento (ciclos de inspección 30 meses, ciclos de servicio 60 meses).
- La Interfaz de Consola incluye función de apagado automático cuando se conecta a la consola
Bomba de carga SOLR
La Bomba Impulsora de Oxígeno SOLR puede ser utilizada para llenar de forma segura y eficiente sistemas de oxígeno de alta presión a presiones de hasta 4500 psi. Aunque está diseñada para ser utilizada con los Sistemas de Oxígeno de alta presión SOLR 3000 y SOLR 4500, la Bomba Impulsora de Oxígeno SOLR es compatible con equipos antiguos, incluyendo los sistemas PHANTOM y PHAOS.
Ficha técnica
Leer más
Además de la capacidad de llenar a altas presiones, la Bomba Impulsora de Oxígeno SOLR proporciona una medida adicional de seguridad durante la reposición de oxígeno. Un diseño de sello y método de enfriamiento innovadores aseguran el llenado de oxígeno a temperatura casi ambiente. Debido a que los aumentos de temperatura son un peligro para la seguridad durante el reabastecimiento de oxígeno, la estabilidad térmica suministrada por la Bomba Impulsora de Oxígeno SOLR disminuye los riesgos de incendio cuando se llenan sistemas presurizados.
La Bomba Impulsora de Oxígeno SOLR está equipada con cuatro salidas y un cómodo interruptor selector de dos posiciones que permite a los usuarios operar la bomba a dos presiones de salida diferentes. Al llegar al límite pre-establecido, la bomba se apagará automáticamente para evitar el inflado excesivo.
La Bomba Impulsora de Oxígeno SOLR viene ajustada de fábrica para acomodar:
- Llenado de tres sistemas a 3,000 psi (por ejemplo botellas de rescate) y 1 sistema de 1.800 psi (por ejemplo, consola de oxígeno).
- Llenado de cuatro sistemas a 1,800 psi.
- Puede ser fácilmente ajustado para acomodar llenado a cualquier presión de hasta 4,500 psi, ya sea a petición especial en el momento de la orden, o directamente por el usuario final.

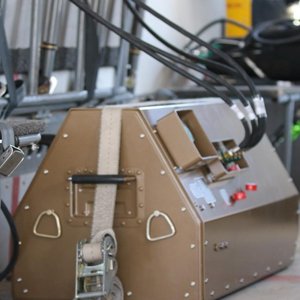

Consola de Oxígeno OXCON
Diseñado para Operaciones Especiales, la consola de oxígeno OXCON 3000 es una consola de oxígeno portátil de múltiples estaciones diseñada para contener y distribuir oxígeno regulado para la pre-respiración de 8 usuarios, a bordo del avión de transporte. Esta consola está construida alrededor de la plataforma OXCON que es ampliamente utilizada por las Fuerzas Especiales y las Fuerzas de Operaciones Especiales en todo el mundo.
Ficha técnica
Leer más
Los avances significativos en la tecnología de muy alta presión en los últimos años han llevado a la implementación de recipientes de mayor presión en el OXCON 3000 que proporcionan un 70% más de oxígeno que los OXCON actualmente en servicio. Estos recipientes a presión se pueden llenar con una presión de uso de hasta 3.000 psi (207 bares).
Los componentes del OXCON 3000 están contenidos dentro de una estructura compacta, robusta y confiable. Se puede instalar fácilmente para misiones que requieren oxígeno y se puede recargar simplemente sin desmontarlo ni limpiarlo.
La consola de oxígeno OXCON 3000 incorpora el diseño probado de un regulador desarrollado para su uso en el campo de soporte vital comercial y manejo de oxígeno médico. El regulador, montado debajo del panel de servicio lateral superior de la consola, reduce la presión del cilindro de suministro montado internamente para proporcionar una presión del sistema constante y utilizable de 70 psi (4,8 bares). La válvula con encendido/apagado manual está clasificada para servicio pesado de 5.000 psi (344 bares). Su construcción robusta permite una vida útil prolongada en el campo. Los colectores de estaciones múltiples montados debajo de los paneles del gabinete proporcionan conexiones rápidas en cada lado de la carcasa del OXCON 3000.
KIT DE EXPANSIÓN
Se puede conectar un kit de expansión al OXCON para aumentar la cantidad de personal de pre-respiración de 8 a 12 paracaidistas, al proporcionar puertos adicionales para las conexiones. El kit de expansión también organiza las mangueras de suministro para proporcionar un ambiente más ágil dentro de la aeronave.
El kit consta de:
- 2 colectores adicionales con sistemas de fijación integrados.
- 2 mangueras de entrada (largas) sin flujo intermitente.
- 6 mangueras de salida (cortas) con flujo intermitente y acoplador de 1/8”.
- 1 contenedor (bolsa o estuche) para guardar el kit.
